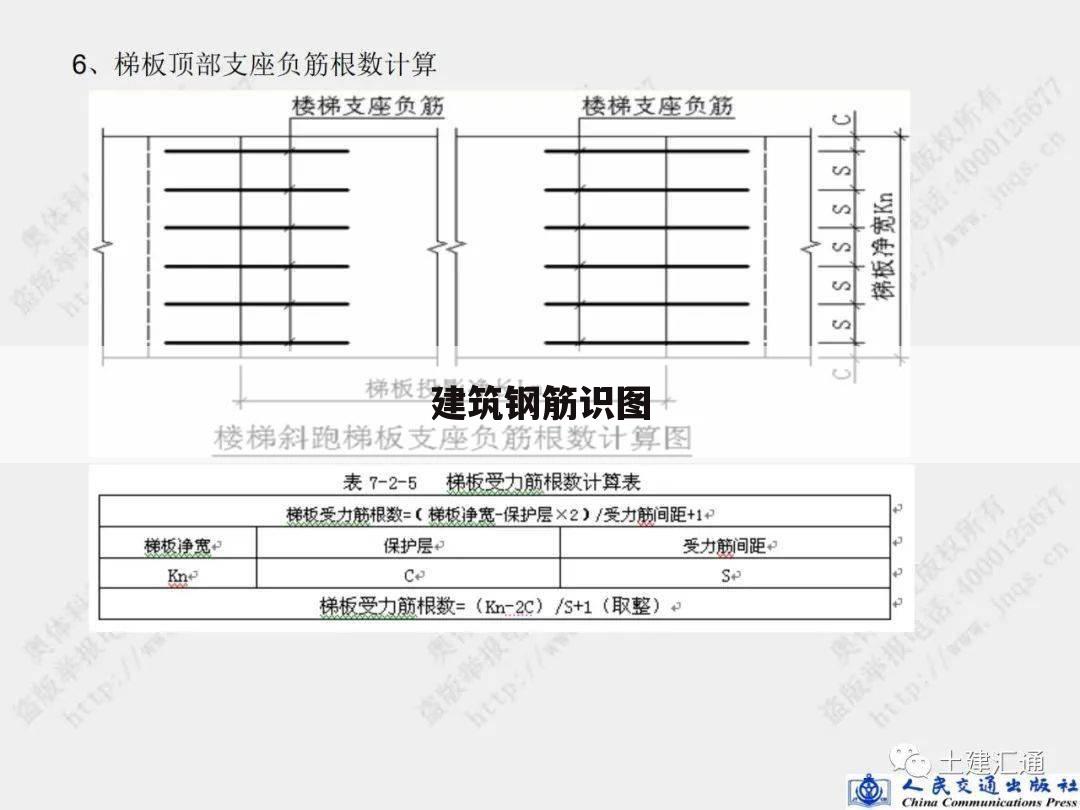

建筑钢筋识图
体育爱好者提供：【豆蔻少女】 ，解答(建筑工程图识图教程)的问题，如果问题解决，可以关注本站！
优质回答左跨板底钢筋为：H向直径10钢筋间距150mm，V向直径12钢筋间距为150mm；左跨板面钢筋为：H向直径16钢筋间距180mm，V向直径16钢筋间距为140mm； 右跨板底钢筋为：H向直径10钢筋间距150mm，V向直径12钢筋间距为150mm；左跨板面钢筋为：H向直径16钢筋间距150mm，V向直径16钢筋间距为140mm； 因看不清钢筋等级符号，暂时不清楚钢筋等级，按常理应该为冷轧带肋钢筋。
在现浇板或筏板基础中，布置双层双向钢筋，一层在底部的受力筋称为底筋，在图中表示时一般两端为半圆弯勾，或135度弯折，一层是在板或基础顶部的钢筋，称为面筋，它在图纸中一般是两端有90度的垂直弯折。布置在板底的为底筋（有保护层），布置在底筋之上的为面筋，而板筋图上一般都不会直接布置出来，而是用文字来说明，双层双向的布置就是底筋和面筋水平和垂直方向都要布置。
以上就是重庆云诚科技小编分享贡献者：（豆蔻少女）回答的关于“建筑钢筋识图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续谈论下文用户【魔鬼中、的天使。】回答的“钢筋工的图纸怎么看”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
钢筋工的图纸怎么看
体育爱好者提供：【魔鬼中、的天使。】 ，解答(建筑工程图识图教程)的问题，如果问题解决，可以关注本站！
优质回答钢筋工识图
钢筋工要完成钢筋加工和安装任务，必须学会看懂图纸。这是首要的任务。
土建工程施工图，一般可分为建筑施工图和结构施工图两大类。结构施工图包括结构平面图和构件详图两部分。其中钢筋混凝土结构施工图部分对钢筋工来说，是必须学会看懂的，否则就无法进行钢筋加工和安装。
一、看图步骤和方法
一个单位工程的施工图纸，少至几张几十张，多则上百张。这么多的图纸要有步骤地看，有重点地看，相互联系起来看，才能把它看懂，才能在施工中不出差错。
在一套图纸中，一般在首页有总说明，每张图纸中一般又有附注或局部说明。在总说明中一般包括：设计依据、设计原则、技术经济指标，结构特征、构件选型、采用材料施工要求、注意事项等内容。图中附注是对图中某些表达不清楚的地方或特定部位的要求加以补充和说明，它是图纸中不可缺少的部分。
在看图前，首先应看首页总说明。看了总说明，就会对整个工程有一个初步的较为完整的概念。在看图过程中，应注意每张图中的附注。这对看懂施工图是会有好处的。
施工图反映了建筑物的外貌和内部结构型式、具体做法。它是施工的依据。在看图时，不能把建筑施工图和结构施工图割裂开，要联系起来看，参照着看。也就是说，在看建筑施工图时，要联想到结构型式；在看结构施工图时，要知道构件布置在建筑图中什么位置。同时看图要有侧重，对钢筋工来说，就必须把结构平面布置图和构件详图看懂，才能正确地进行钢筋加工和安装。
二、怎样看结构平面图
结构平面布置图主要是表示建筑物结构的平面布置情况。一般民用建筑的结构平面图包括基础图、楼层和屋面结构布置图等。基础平面图中反映了基础的放线宽度、墙柱轴线位置、地梁和上下水留洞位置。考虑图面的布置，也可以将基础详图画在一张图纸上。楼层及屋面结构平面图主要表示梁、板、过梁、圈梁、楼梯、阳台、雨篷、天沟等的编号数量、安装位置以及各种构件详图的图号或采用标准图的图集号。
识图必须具备基本的识图知识。如图幅、图标、比例、标高、轴线等是什么意思图中各种代号表示什么分别介绍如下：
1．图幅。就是图纸的大小。有A0号，A1号、A2号，A3号、A4号之分。A0号图纸尺寸为，长1189毫米，宽841毫米。A1号图纸只有A0号图纸的一半，其余类推。A0号图纸用作画总图。建筑及结构施工图以A1号、A2号图用得较多，A3号和A4号图纸很少采用。
2．图标。在图纸的右下角。图标栏内有设计单位、工程
名称、图纸内容、设计人员签名，图号比例、日期等内容。
3．比例。施工图一般都是按缩小比例画的，也就是说，
将建筑物按实际尺寸，短小一定的倍数画到图纸上，这缩小的倍数就叫做比例。如1：100，说明图纸上的大小比建筑物的实际大小缩小了100倍。建筑图中的平、立，剖面图一般用1：100的比例，大样图(详图)一般用1：20或1：30的比例。尽管图是按比例画的，但不要在图上用比例尺直接量尺寸，应以图上标注的尺寸为准，以免发生误差。
4．轴线。建筑物墙体、柱子的平面定位线。一般用点画线表示，在其一端用一个圆圈内加一个数或一个大写拼音字母代表。从左至右用阿拉伯数字依次注写，表示开间、柱距。从下至上用大写拼音字母注写，表示建筑物的进深和跨度。构件中心线一般用点划粗实线表示，基本上与轴线重合，但轴线也不一定是构件的中心线。看图时，要仔细看清构件的位置，不要与轴线混为一谈，以免在钢筋配料和安装时发生错误。
5.标高。表示建筑物各部位在垂直方向的相对位置。一般以底层室内地面为零点标高，叫做正负零，符号为±0.000。高于正负零为“+”。低于正负零为“-”。标高符号三角形的尖端所指的就是标高的位置。标高的单位为米，一般在数字后面不写。
6、节点大样索引标志。通常用一圆圈表示，圆内画一条水平直径线，圆圈内横线上的数字表示节点大样的编号，下面的数字表示节点大样所在图纸号或图集中页码。如在本张图上，则用一横线表示，如采用标准图集，则在圆圈外引出线上面标注图集编号。
以上就是重庆云诚科技小编分享贡献者：（魔鬼中、的天使。）贡献的关于“钢筋工的图纸怎么看”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续讲解下文用户【梦想的阳光】贡献的“建筑工程钢筋识图（钢筋代号、连接方式，箍筋、弯起钢筋的作用）”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
建筑工程钢筋识图（钢筋代号、连接方式，箍筋、弯起钢筋的作用）
体育爱好者提供：【梦想的阳光】 ，解答(建筑工程图识图教程)的问题，如果问题解决，可以关注本站！
优质回答答：
第一 ：钢筋代号
热轧带肋钢筋的牌号由HRB和牌号的屈服点最小值构成。H、R、B 分别为热轧（Hotrolled）、带肋（Ribbed）、钢筋（Bars）三个词的英文首位字母。
热轧不带肋钢筋是 HPB235，热轧带肋钢筋在国家标准中规定的牌号是 HRB335 HRB500 HRB500
I级钢的符号Φ
II级钢的符号Φ，就是个圆在加1个竖
III级钢的符号Φ，就是个圆在加1个竖再加个横，加在底下
IV级钢的符号Φ，就是个圆在加2个竖再加个横，加在底下
冷轧带肋钢筋在国家标准中规定的牌号是 CRB550 CRB650 CRB800 CRB970
第二 ：钢筋的连接方式 ：
包括电阻电焊、闪光对焊、电渣压力焊、气压焊、电弧焊，
第三 ：箍筋的作用：
箍筋的作用，箍筋可以限制混凝土内部裂缝的发展，提高粘结强度，还可以限制到达构件表面的裂缝宽度，从而提高粘结强度，因此，在使用较大直径
钢筋的锚固区、搭接长度范围内，以及当一排的并列
钢筋根数较多时，应设置一定数量的附加箍筋，以防止混凝土保护层的劈裂崩落。同时，箍筋对保护后期粘结强度，改善
钢筋延性也有明显作用。当然，箍筋固定纵筋位置就不必说了。
第四 ：弯起钢筋的作用：
梁中弯起钢筋构造要求:根据《混凝土结构设计规范》 ， 在采用绑扎骨架的钢筋混凝土梁中，当设置弯起钢筋时，弯起钢筋的弯终点外应留有锚固长度，其长度在受拉区不应小
弯起钢筋
于20d，在受压区不应小于10d；对光面钢筋在末端应设置弯钩。位于梁底层两侧的钢筋不应弯起。
